描述

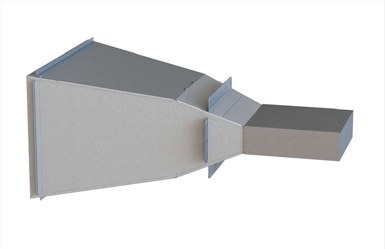

BBHA 9120 K是一種用于短距離抗擾度測試的線極化高增益喇叭天線，特別針汽車 600 V/m 脈沖雷達測試 1.2 - 1.4 GHz。?以 < 250 W 產生 600 V/m。
規格
頻率范圍
| 400 MHz - 1.6 GHz |
各向同性增益
| 11-20 dBi (450 MHz < f < 1.6GHz)
|
天線系數
| 12-20 dB/m |
阻抗標稱
| 50 ?
|
最大駐波比SWR
| < 2.5 (450 MHz < f < 1.6 GHz) |
典型駐波比SWR
| < 1.5 |
| 極化： | 線性的 |
最大輸入功率：
N-連接器內螺紋 | 1 kW @ 1 GHz
0.8 kW @ 1.5 GHz |
最大輸入功率：
選項：7/16連接器內螺紋
| 1.7 kW @1 GHz
1.4 kW @ 1.5 GHz
|
3 dB波束寬度類型（E平面）
| 19° - 35° (0.9-1.5 GHz) |
| 3 dB波束寬度類型（H平面） | 18° - 33°(0.9-1.5 GHz |
寬度x長度x厚度
| 1.85 x 1.1 x 0.8 m
|
| 重量 | 32.5 kg
|
推薦桅桿：
| AM BBHA 9120 K |
| 標準： | 通用汽車：GM3097?? 福特：EMC-CS-2009 |
