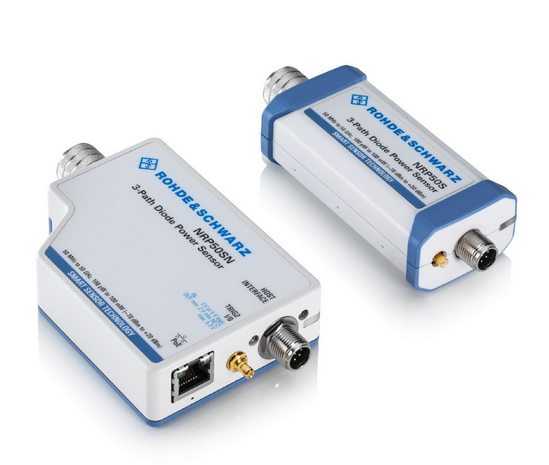

R&S?NRPxxSSNSN-V 三通道二極管功率探頭

座機:?? 0755-26434420
傳真:?? 0755-26410341
郵箱:?? info@chinese-emc.com
官網:??http://www.gdycyk.com
微信公眾號:?

詳情

快速準確，具有針對連續波和調制信號的多重測量功能

R&S?NRPxxS/SN 功率探頭使用三路分開的二極管通道，每個通道都在最佳檢波器范圍內操作。因此，不管調制類型如何，都可以高度精確地確定平均功率。測量結果不易受干擾信號或諧波的影響。R&S?NRPxxS/SN 功率探頭的操作方式與熱功率探頭相似，但速度要快得多。此類功率探頭提供高達 93 dB 的動態范圍，測量下限為 –70 dBm。

主要特點

快而準確地測量連續波及調制信號的功率
100,000 讀數/秒

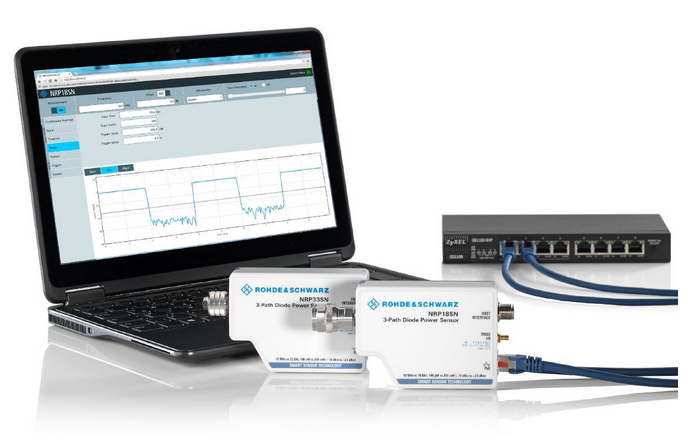

通過 LAN 以及 USB 控制和監測
適合高功率應用的探頭
使用 R&S?NRX 基本單元靈活操作

通用功率探頭多種應用的理想解決方案三通道二極管功率探頭適用于各種應用，因為它們支持連續平均、突發平均、時隙平均、時間門平均和跡線測量。該探頭性能卓越、測量速度和精度高，可以用于對無線信號（例如GSM和3GPP）以及高帶寬信號(例如LTE、LTE-Advanced或5G)進行精確的平均功率測量。

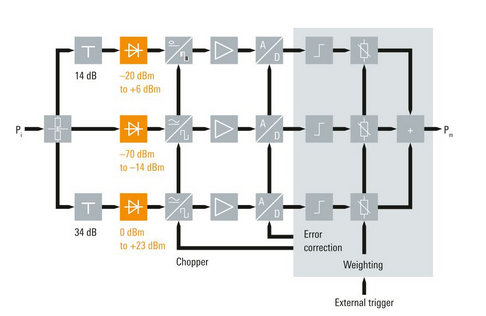

93 dB動態范圍經過改進的三通道理念 R&S?NRPxxS(N）功率探頭使用三路分開的二極管通道，每個通道都在最佳檢波器范圍內操作。不管調制類型如何，都可以高度精確地確定平均功率。測量結果不易受干擾信號或諧波的影響。R&S?NRPxxS(N)功率探頭的操作方式與熱功率探頭相似，但速度要快得多，并具有高達93dB的動態范圍。
無與倫比的測量速度與精度甚至可用于-70dBm低電平條件為了提高低電平條件下的測量精度，需要對多個測量值取平均值。雖然平均功能可降低噪聲分量，但也會降低測量速度。因此，R&S?NRPxxS(N)功率探頭在設計時充分考慮了極低測量噪聲。 R&S?NRPxxS(N)功率探頭能夠以當前市場上一流的速度和精度執行低至-70dBm的測量。
全新快速模式測量時間不受限制，每秒最多可執行100,000次測量在快速連續平均模式下，R&S?NRPxxS(N)功率探頭每秒可觸發100,000次測量，最短觸發重復時間為 100μs，并且不會丟失任何測量值。探頭使用緩存模式實現此測量速度。在緩存模式下，所有測量數據存儲于探頭內部，并通過一個資源塊傳輸至探頭主機。R&S?NRPxxS(N)探頭能夠執行全新快速模式，并且沒有時間限制！

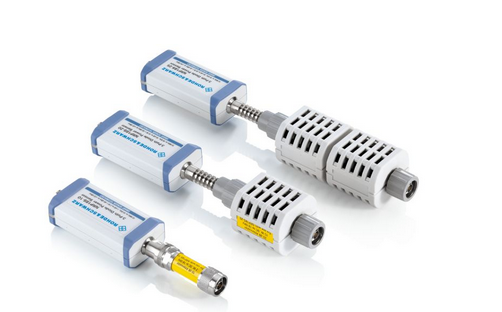

適合高功率應用的探頭執行最高30W的功率測量 R&S?NRP18S-10、R&S?NRP18S-20和R&SNRP18S-25大功率三通道二極管功率探頭包括 R&S?NRP18S和10/20/25dB上行衰減器。它們可測量高達2W、15W和30W的功率。在結合衰減器使用的時候，探頭和衰減器之間的失配誤差可以自動修正。衰減器的S參數在生產時就確定并存儲于探頭中。

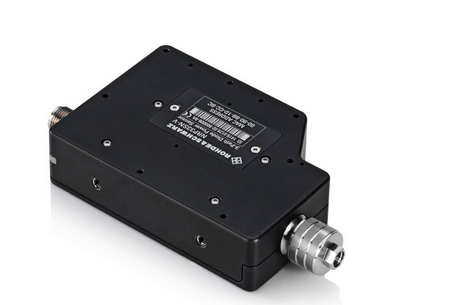

適用于TVAC的三通道二極管功率探頭專門設計用于熱真空（TVAC）腔適用于TVAC的R&S?NRPxxSN-V功率探頭的頻率范圍高達67GHz，專用于衛星通信應用。生產時，所有組件均在真空腔中進行烘烤，最大限度地進行除氣操作。功率探頭具備LAN功能，因此可在真空腔外部方便地控制和監控探頭；外殼上的通風孔可確保壓力均衡。

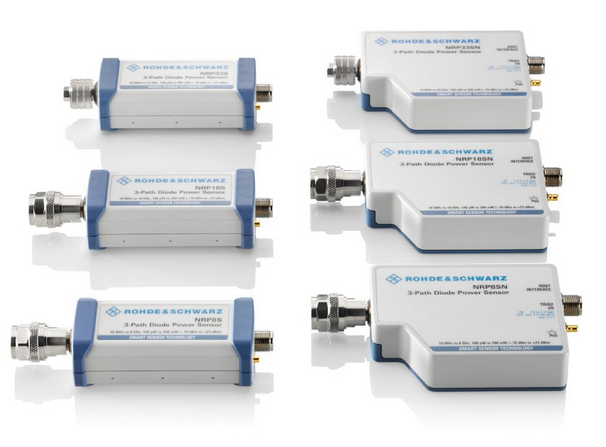

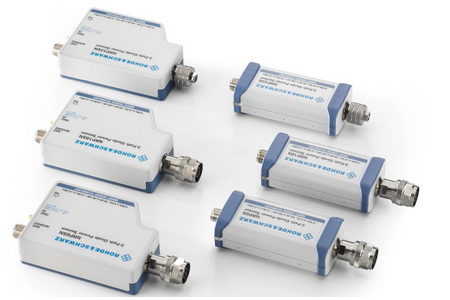

可用型號

型號	頻率范圍	電平范圍	LAN 接口	連接頭類型

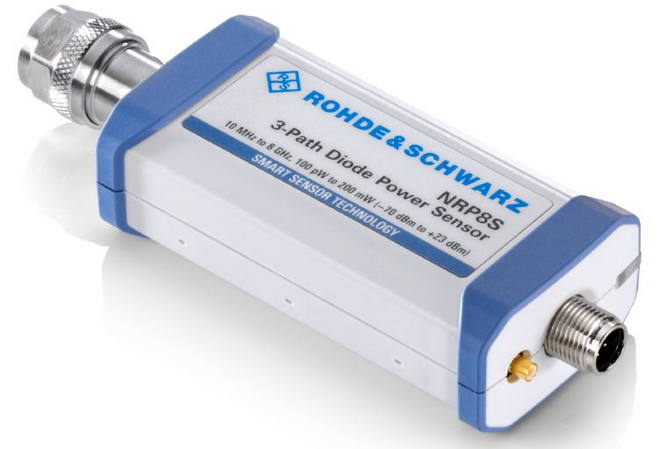

NRP8S? ? ? ? ? ? ? ?	10 MHz - 8 GHz	-70 dBm - +23 dBm		N (m)
NRP8SN	10 MHz - 8 GHz	-70 dBm - +23 dBm		N (m)
NRP18S	10 MHz - 18 GHz	-70 dBm - +23 dBm		N (m)
NRP18SN	10 MHz - 18 GHz	-70 dBm - +23 dBm		N (m)
NRP33S	10 MHz - 33 GHz	-70 dBm - +23 dBm		3.5 mm (m)
NRP33SN	10 MHz - 33 GHz	-70 dBm - +23 dBm		3.5 mm (m)
NRP40S? ? ? ? ??	50 MHz - 40 GHz	-70 dBm - +20 dBm		2.92 mm (m)
NRP40SN? ? ? ?	50 MHz - 40 GHz	-70 dBm - +20 dBm		2.92 mm (m)
NRP50S	50 MHz - 40 GHz	-70 dBm - +20 dBm		2.4 mm (m)
NRP50SN	50 MHz - 50 GHz	-70 dBm - +20 dBm		2.4 mm (m)
NRP67S	50 MHz - 67 GHz	70 dBm - +20 dBm		1.85 mm (m)
NRP67SN	50 MHz - 67 GHz	70 dBm - +20 dBm		1.85 mm (m)
NRP18S-10	10 MHz - 18 GHz	-60 dBm - +33 dBm		N (m)
NRP18S-20	10 MHz - 18 GHz	-50 dBm - +42 dBm		N (m)
NRP18S-25? ? ? ? ? ? ? ? ?	10 MHz - 18 GHz	-45 dBm - +45 dBm		N (m)
NRP90S? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?	50 MHz - 90 GHz	-70 dBm - +20 dBm		1.35 mm (m) WCA12
NRP90S	50 MHz - 90 GHz	-70 dBm - +20 dBm		1.00 mm (m)
NRP90SN? ? ? ? ? ?	50 MHz - 90 GHz	-70 dBm - +20 dBm		1.35 mm (m) WR 12 via WCA12-135
NRP33SN-V? ? ? ??	10 MHz - 33 GHz	-70 dBm - +23 dBm		3.5 mm (m)
NRP67SN-V?	50 MHz - 67 GHz	-70 dBm - +20 dBm		1.85 mm (m)
